因為我公司臺式中草藥單沖壓片機的主件為流線型機身，整體鑄造而成，裝配精度高，材質優良耐磨損，穩定可靠，技術成熟，產品性價比高，整機裝有一付模具，物料的充填深度、壓制厚度均可調節，壓片大小只需更換不同的模具就可壓制不同的產品。所以被公認為全國最受歡迎的產品，特別適合制藥、藥劑科、大學研究所、保健品、食品、農業、化工、電子電池、冶金陶瓷等行業作為小批量生產和科研實驗教學使用。
臺式中草藥單沖壓片機的上下中模具安裝與拆卸工藝流程
一、上模的安裝與拆卸
1.上模安裝：旋轉右側壓片機手輪使左側的大齒輪安箭頭方向轉動，使上模的芯桿上升到最高點，松開鎖緊螺母，將沒有斜切口的上模插入芯桿，擰上鎖緊螺母，稍微帶緊，不要鎖緊,等后面所有的模具都安裝到位了再鎖緊。

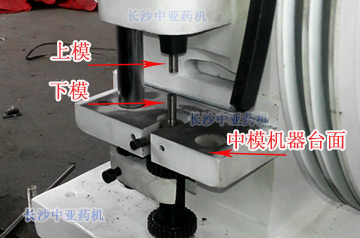

2.上模拆卸：旋轉右側壓片機手輪使左側的大齒輪安箭頭方向轉動，使上模的芯桿上升到最高點，松開鎖緊螺母，即可將上模從芯桿中抽出。如下圖
二、下模的安裝與拆卸
1.下模安裝：松開下模固定螺釘，將有斜切口的下模，切口朝向固定螺釘，插入下模?？祝陨跃o固固定螺釘，不要鎖緊,等后面所有的模具都安裝到位了再鎖緊。為了使上模和下模都插入到位，在安裝中模之前，可用一塊木板放在上模和下模之間，旋轉右側壓片機手輪使左側的大齒輪安箭頭方向轉動，降低上模，使上模和下模都頂在在木板上，稍用力旋轉壓片機手輪，使頂力增大，把上模和下模都頂?shù)揭惭b到的位置，旋轉壓片機手輪使大齒輪安箭頭反方向小幅轉動，能拿去木板即停止轉動手輪，然后旋轉壓片機手輪使左側的大齒輪安箭頭方向轉動，使上模的芯桿上升到最高點。
2.下模拆卸：旋轉壓片機手輪使左側的大齒輪安箭頭方向轉動，使上模的芯桿上升到最高點，拆除下枓板，擋板，拆除下枓斗，拆除中模臺板（都是用螺釘緊固的，只要松螺釘就可把這些部件都拆下），松開下模緊固螺釘，用手直接是拿不出來的，可在機器臺面上放一薄木板，拿布包住下模,用大力鉗等工具平放在臺面夾緊下模，敲擊大力鉗，把下模帶出來。如下圖
三、中模的安裝與拆卸

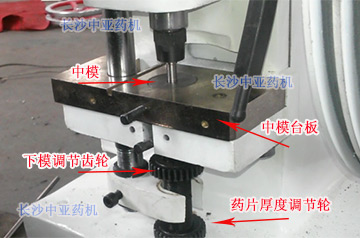

1中模的安裝：將中模垂直放入中模臺板,中模端面與中模臺板在一水平面，緊固鎖緊螺釘，旋轉壓片機手輪使左側的大齒輪安箭頭方向轉動，使上模的芯桿上升到最高點，將中模臺板放在壓片機中模板臺面上，下模要對準中模?？?，裝上中模臺板緊固螺釘，不要鎖緊，要使中模臺板有移動的空間，降低上模，使上模也對準中模模孔，進入到中模?？變?nèi)，把上模、中模、下模的緊固螺釘都鎖緊，然后轉動壓片機手輪，使下模上升至最高點，調整中模臺板下的齒輪,
使下模端面與中模端面處于同一水平面，最后安裝其它幅件。
2中模的拆卸：旋轉壓片機手輪使左側的大齒輪安箭頭方向轉動，使上模的芯桿上升到最高點，抽出擋粉板，取下料斗，旋出加料器緊定螺釘、旋下加料器固定螺柱和彈簧，取下加料器，旋下中模臺板固定螺釘及彈簧墊圈，即可取下中模臺板，松開中模緊固螺釘，用木制輕敲取下中模。如下圖：
|
